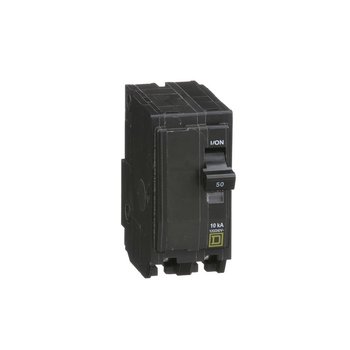

Interruptor Termomagnético Enchufable 2 X 50 Amperes Square D

RESUMEN:

Interruptor termomagnético de dos polos QO, se monta directamente en centros de carga, tableros de distribución y alumbrado NQ y centros de medición, brindando protección contra sobrecargas y cortocircuitos. Este interruptor tiene un mecanismo de palanca libre de disparo y son de acción rápida, también tienen un indicador visual de disparo VisiTrip, que indica la activación del interruptor.

Este interruptor automático en miniatura está diseñado para proteger contra sobrecargas y cortocircuitos, brindando una solución eficiente y segura para tus necesidades eléctricas. Con una corriente nominal de 50 A y una clasificación de voltaje de 120/240 V CA, este interruptor ofrece un rendimiento óptimo en aplicaciones residenciales, comerciales e industriales. Su tipo de montaje enchufable facilita la instalación y conexión en centros de carga, lo que te permite ahorrar tiempo y esfuerzo.

Puedes utilizar cables de calibre AWG 8 a AWG 2 de cobre o aluminio para una instalación segura y eficiente. El torque de apriete recomendado es de 5 N. m. Con dimensiones compactas de 79 mm de altura y 38 mm de ancho, este interruptor ocupa poco espacio en tu panel eléctrico.

BENEFICIOS:

Su principal beneficio reside en la alta confiabilidad de su doble sistema de protección, el cual combina un elemento térmico para detectar sobrecargas persistentes y un disparo magnético de respuesta inmediata ante cortocircuitos, evitando daños irreversibles en el cableado y los equipos conectados.

INSTALACIÓN:

• Seguridad primero: Apaga el interruptor general del centro de carga (panel eléctrico) para cortar el suministro de energía por completo antes de trabajar.
• Retirar la cubierta: Desatornilla y quita con cuidado la tapa frontal del centro de carga para exponer las barras de conexión (buses).
• Verificar ausencia de voltaje: Utiliza un multímetro o probador de voltaje para confirmar que no haya corriente en el área donde vas a trabajar.
• Preparar el cable: Pela aproximadamente 1.5 cm del aislante del cable conductor (calibre 8 AWG es el recomendado para 50A) que alimentarás con el interruptor.
• Conectar el cable al interruptor: Inserta el cobre del cable en la terminal de tornillo del interruptor Square D y aprieta firmemente el tornillo con un destornillador.
• Montaje en el riel: Engancha la parte trasera del interruptor en el riel de montaje del panel y presiona firmemente hacia la barra de cobre central hasta que escuches un "clic".
• Organizar el cableado: Acomoda el cable hacia los costados del panel para que no estorbe al cerrar y verifica que la conexión de tierra y neutro de ese circuito estén debidamente ajustadas en sus respectivas barras.
• Prueba y cierre: Coloca la tapa del panel, retira la pestaña metálica de la tapa (si es un espacio nuevo), enciende el interruptor general y finalmente activa tu nuevo interruptor de 50A.

PREGUNTAS FRECUENTES:

1. ¿Para qué sirve un interruptor termomagnético?

R= Sirve para proteger instalaciones eléctricas contra sobrecargas (térmico) y cortocircuitos (magnético) en circuitos bifásicos o de dos polos, con una corriente nominal de 50 A por polo.

2. ¿Es compatible con cualquier centro de carga?

R= No. Este interruptor es enchufable (plug-in) y está diseñado para ser compatible únicamente con centros de carga Square D del mismo tipo QO

3. ¿Qué significa “2 x 50 A”?

R= Significa que tiene dos polos, cada uno con capacidad de 50 amperes, y ambos se disparan simultáneamente para mayor seguridad.
